2 ago. 2012

Kit de desarrollo Microchip [ Parte 1 ]

Recientemente he recibido este kit de desarrollo fabricado por Microchip, a continuación podéis ver porque está compuesto

Kit de desarrollo Microchip

NOTA:
Como Hay mucho que decir con respecto a este kit, este articulo será dividido en dos partes, en la primera hablaré del Pickit 3 y en la segunda, de la placa Picdem 2 Plus.

Como podéis ver dicho kit está compuesto por un Pickit 3 Debug Express y una Picdem 2 Plus, un kit esencial para el aprendizaje del diseño de circuitos con pics, dicho kit viene con todos los elementos necesarios para empezar a programar pics, comenzaré hablando del Pickit 3:

Pickit 3

El Pickit 3 es el programador de este kit, se enchufa por USB al ordenador y por su otro extremo, gracias a una tira de pines hembra compuesta por 6 pines se conecta a la placa Picdem 2 Plus, que actúa como zócalo para programar varios pics con diferente número de pines, en mi caso he recibido el Pickit 3 Debug Express, es decir, dicho articulo además de incluir el Pickit 3, incluye una plaquita de experimentación con un PIC18F45K20,  la cual nos servirá para experimentar con diferentes programas, ya que la plaquita además incluye 8 Leds conectados al PORTB del pic, un potenciometro y un pulsador

Pickit 3 Debug Express
Pickit 3 Debug Express

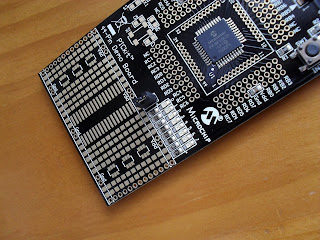

Los componentes de dicha plaquita, como no podía ser de otra forma, vienen alineados perfectamente consiguiendo unos acabados estupendos en dicha placa, la cual incluso tiene un grosor considerable, evitando que se pueda doblar al manipularla, todos sus contactos están bañados en oro para evitar la oxidación del cobre que hay debajo y que así exista siempre un buen contacto.

Pickit 3 Debug Expres
Pickit 3 Debug Express
Pickit 3 Debug Express

Como se aprecia en las fotos, el diseño está cuidado al máximo detalle, incluso en su parte posterior, nos podemos encontrar unos pequeños tacos de goma, los cuales nos permiten que la conexión de pines macho, quede perfectamente alineada con la conexión de pines hembra del propio programador

Pickit 3 Debug Express
Pickit 3 Debug Express
Pickit 3 Debug Express
Pickit 3 Debug Express

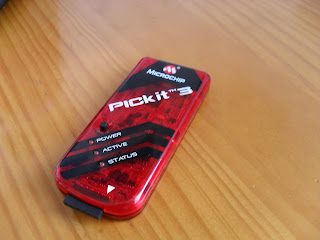

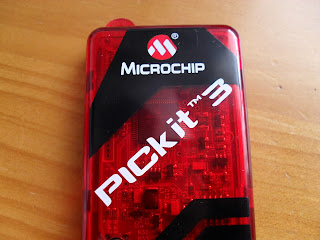

Al igual que la plaquita el diseño del Pickit 3 está cuidado al sumo detalle, tiene una carcasa de color rojo transparente, la cual nos permite ver el interior, es una carcasa bastante robusta y resistente, la cual produce la sensación de que en el caso de que se caiga no se romperá

Pickit 3
Pickit 3
Pickit 3
Pickit 3
Pickit 3

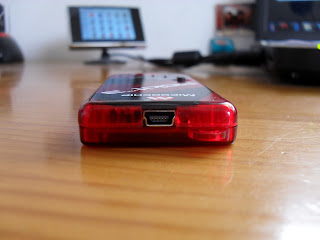

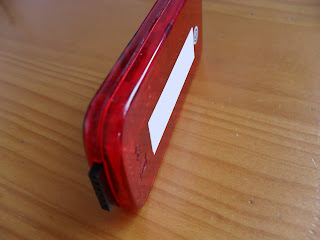

Consta de 2 conexiones, la conexión superior es mini USB, la cual nos permitirá conectarlo al ordenador sin mayor problema y la conexión inferior, es la conexión que utilizaremos para programar los pics, en mi caso la conecto directamente a la Picdem 2 Plus, dicha conexión está formada por un conector de 6 pines hembra

Pickit 3
Pickit 3

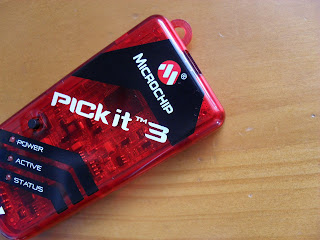

El pickit 3 consta de un pulsador y 3 leds para indicarnos en que estado se encuentra, su serigrafía es un poco mala, ya que alguna letra se emborronó, además no parece muy resistente a la abrasión, de todos modos, esto obviamente no influirá en absoluto en su optimo funcionamiento

Pickit 3
Pickit 3
Pickit 3
Pickit 3
Pickit 3
Por ultimo, comentar que en este articulo se incluye el cable USB para conectarlo al ordenador, y el entorno MPLAB para hacer funcionar todo.

MPLAB
Pickit 3
Como se puede ver, el cable es rojo, largo y de buena calidad, es decir, lo esperado para un articulo de Microchip

Cable Pickit 3
Cable Pickit 3
Cable Pickit 3

>>Link a la parte 2<<

3 comentarios:

copernico dijo...

Puedes comentar por cuanto te ha salido el kit? Gracias

Mister_mst dijo...

Ha sido un regalo, pero el precio oficial se puede consultar en la web de Microchip.


Un saludo

Anónimo dijo...

He podido programar el pic 16f84a desde mi pickit3. He podido verlo funcionando. Tengo que hacer varios pasos. Primero pongo el pic para borrarlo al pickit3, luego lo grabo. Paso 2. Lo saco del pickit3 y lo pongo en el protoboard para verlo funcionando. Luego lo saco nuevamene del protoboard y le cargo otro programa y asi sucesivamente.
Pero me dijeron que uno puede cargar el programa con el pickit3 sin necesidad de sacar el pic 16f84a del protoboard, y me imagino que el pickit3 puede alimentar con un voltaje de 5 voltios todo el protoboard. Gracias por despejar mi duda.
