16 ago. 2012

Kit de desarrollo de Microchip [ Parte 2 ]

En este articulo hablaré de la placa PICDEM 2 PLUS de Microchip

PICDEM 2 PLUS

Como sabéis, el kit del que os hablé anteriormente consta también de una placa de desarrollo, en concreto la PICDEM 2 PLUS de Microchip, viene muy bien embalada, con una bolsa antiestática  ( que no se ve en las fotos ) y en su caja con el sello de Microchip por fuera, incluye 3 pics de muestra dentro de una pequeña cajita, en concreto el PIC18F46K22, PIC16F1936, PIC16F1827, para los cuales te puedes bajar de la web de Microchip varios ejemplos donde podrás ver por ejemplo el funcionamiento del LCD

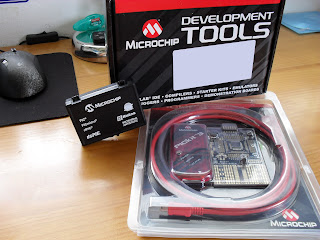

Kit desarrollo Microchip

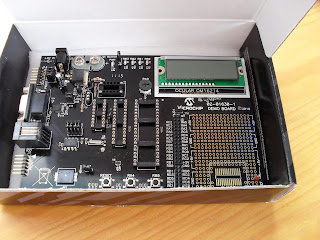

PICDEM 2 PLUS

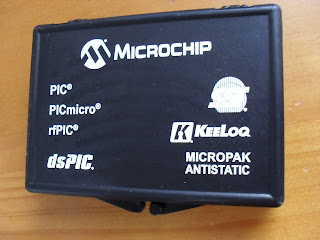

Pics de muestra
Pics de muestra

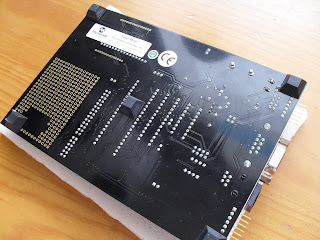

La placa PICDEM 2 PLUS trae unos acabados muy buenos, todos los componentes están perfectamente alineados en su lugar, la PCB es muy gruesa, y la laca protectora es muy dura ( si se te va la punta del polimetro y rayas una pista, no se va a cortar ), en su conjunto hacen una placa muy robusta, hecha para que te dure hasta que te canses de ella

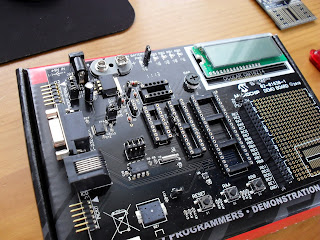

PICDEM 2 PLUS
PICDEM 2 PLUS
PICDEM 2 PLUS
PICDEM 2 PLUS
Incluye muchas facilidades que la hacen perfecta para aprender con ella:

-Se puede alimentar por el propio USB si conectas el PICKIT 3 a ella
-Se puede alimentar suministrándole 9v en AC o DC
-Se puede alimentar con una pila de 9v
-Los sockets que trae sirven como sockets para programar con el PICKIT 3
-Se puede usar como debugger
-Tiene 4 leds conectados al PUERTOB
-Tiene un Buzzer
-Tiene un sensor de temperatura
-Tiene un potenciometro
-Tiene un LCD ( Compatible con Hitachi HD44780 )
-Tiene una EEPROM
-Tiene 3 pulsadores, uno para el reset otro conectado a RA4 y otro a RB0
-Todos los pines del PIC son fácilmente accesibles gracias a un socket hembra de pines
-Incluye una zona de prototibado

PICDEM 2 PLUS
PICDEM 2 PLUS
PICDEM 2 PLUS
Fotos en detalle de zonas concretas de la placa:

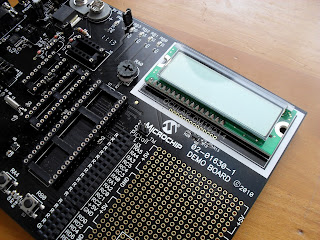

LCD

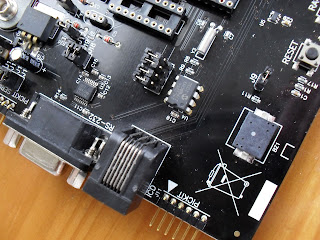

Buzzer, EEPROM, Cristal y conector para PICKIT

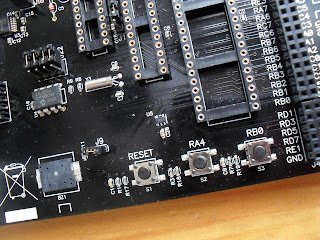

Pulsadores y sensor de temperatura

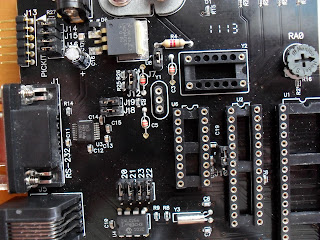

Red RC que forma el reloj de la placa
Regulador de voltaje

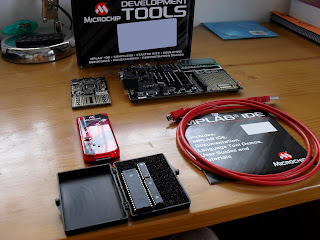

Quedando finalmente todo el kit así:

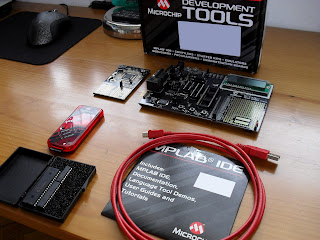

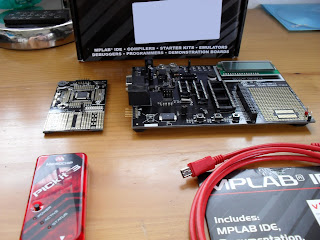

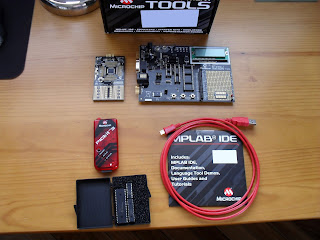

Kit de desarrollo de Microchip
Kit de desarrollo de Microchip
Kit de desarrollo de Microchip
Kit de desarrollo de Microchip
Kit de desarrollo de Microchip
