4 oct. 2011

Reparando Samsung ES15

A continuación podreis ver como reparo dicha camara con un fallo en la lente

Samsung ES15



Hace unos días recibí una Samsuns ES15 de un buen amigo al cual se la regalaron totalmente nueva, dicha camará nunca llegó a encender y por diversos motivos no tenía garantia, por lo cual mi amigo como no le iba a dar uso a algo que no funcionaba decidió regalarmela para ver si al menos me podía entretener un poco con ella

Samsung ES15
A primera vista he podido observar que el zoom no funcionaba bien. Después de buscar un tiempo por google, di con un articulo en el que se hablaba de que la camara al encender si detecta algún tipo de error ya no llega a encender, apagandose completamente, después de leer esto decidí abrirla para ver si conseguia arreglar el zoom, lo cual finalmente no tubo exito ya que no supe desmontar todo el mecanismo por el que estaba formado el zoom, asi que despues de desmontarlo y no lograr arreglarlo decidí comprar un zoom en ebay por 10€ el cual me llegó hoy

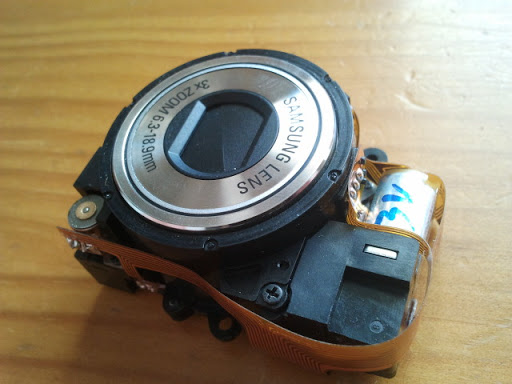

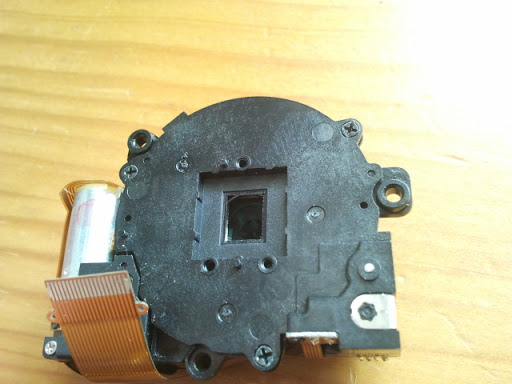

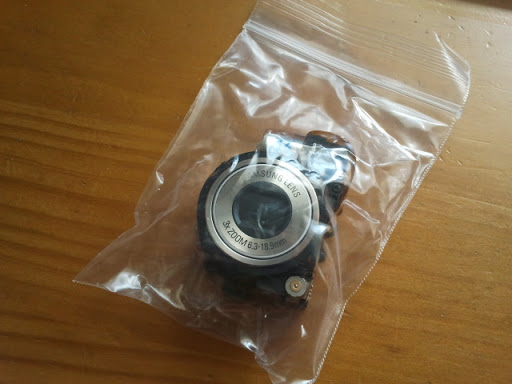

Zoom Samsung ES15

Zoom Samsung ES15
Zoom Samsung ES15
Zoom Samsung ES15
Zoom Samsung ES15

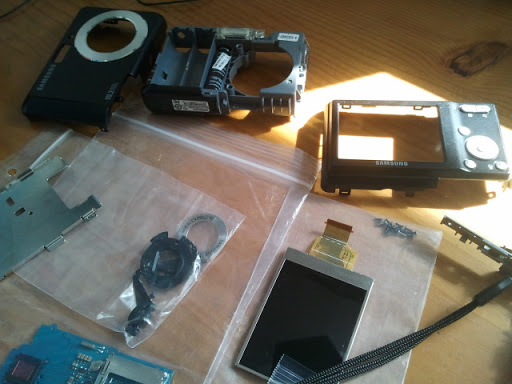

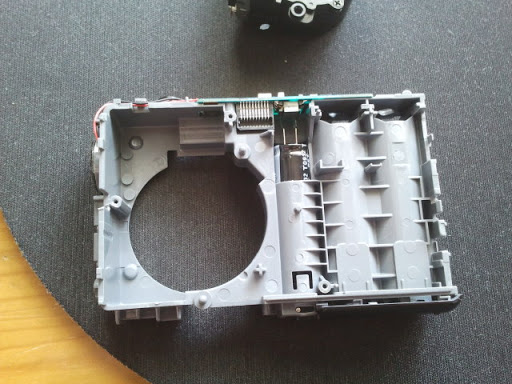

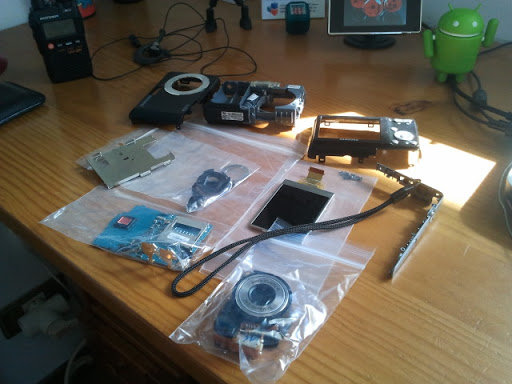

Con ella ya desmontada decidí comenzar a montarla para ver si finalmente el fallo estaba en el zoom

Samsung ES15
Samsung ES15

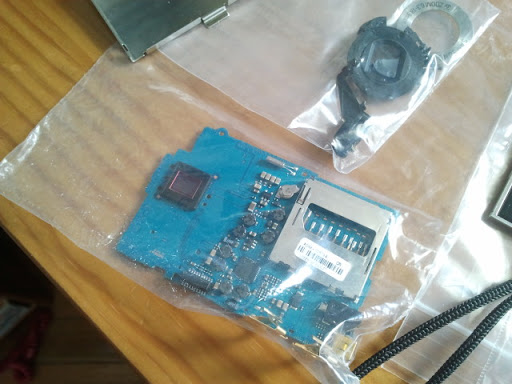

Sensor Samsung ES15
El primer paso fué meter el zoom en la carcasa "central" y ponerle un tornillo que lo agarra a esta

Samsung ES15
Samsung ES15

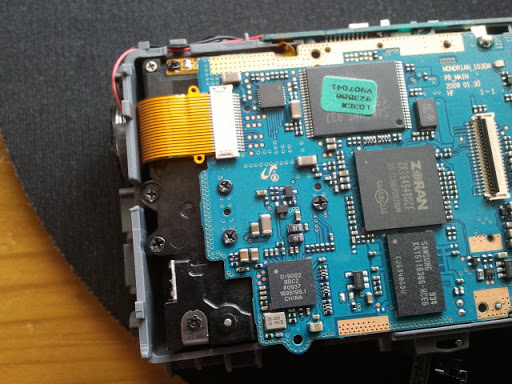

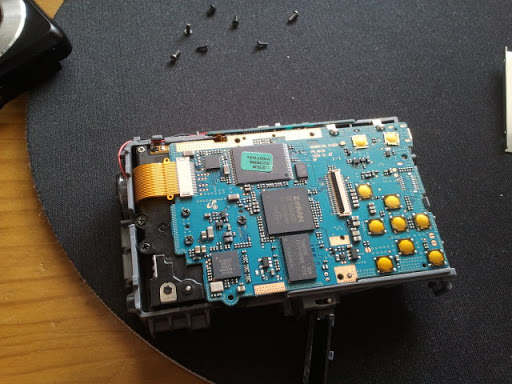

 El siguiente paso fué ponerle la placa y ya conectar el zoom a esta, poniendo los 3 tornillos a la placa que la agarran a la carcasa central

Samsung ES15
Samsung ES15

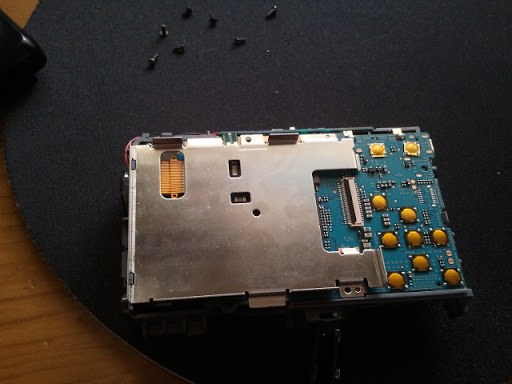

 Después se le pone el marco de la pantalla, que sujeta a la pantalla en su posición

Samsung ES15

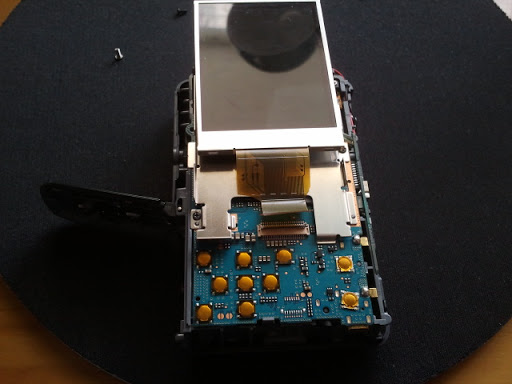

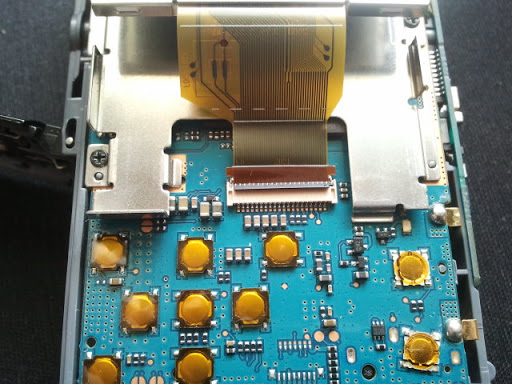

 Después de ponerle los tornillos al marco simplemente se conecta la pantalla

Samsung ES15
Samsung ES15
Samsung ES15
 El proximo paso es poner la pieza que lleva los botones de apagar y el de sacar foto, esta pieza va unida con 2 tornillos a la carcasa central

Samsung ES15
 Despues del anterior paso ya se le puede poner la carcasa delantera

Samsung ES15
 Por ultimo ya simplemente queda ponerle la carcasa trasera, y los tornillos exteriores que hacen todo más robusto y encenderla:

Samsung ES15

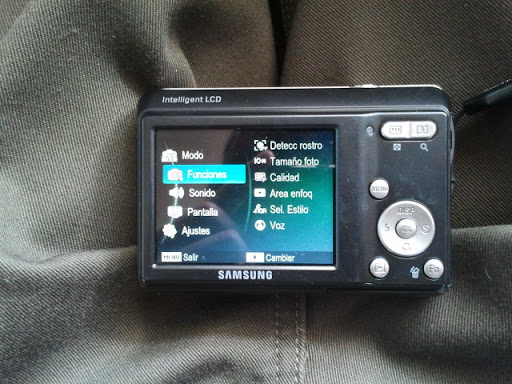

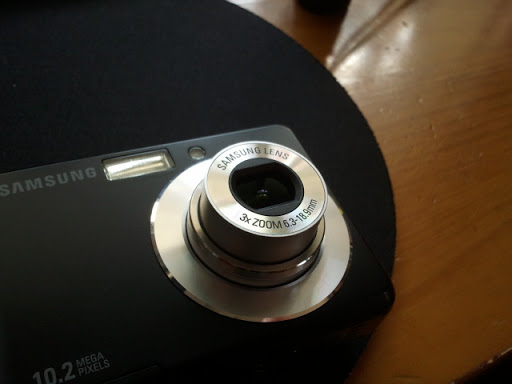

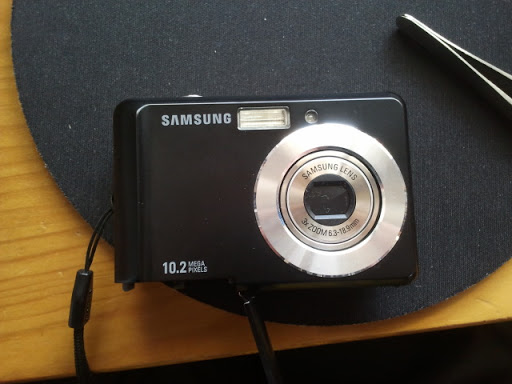

 Como podeis ver ya funciona correctamente

Samsung ES15
 Por ultimo dejo un par de fotos que he hecho con ella:

Android

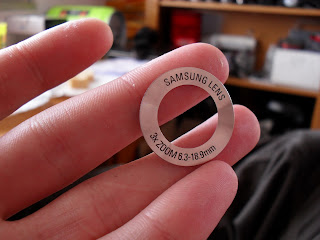

Detalle zoom viejo Samsung ES15

5 comentarios:

Carlos dijo...

tiene mi novia una cámara similar, no sé si la misma (ya miraré el modelo), la cual no enciende pq se queda atascado el objetivo. Ella dice que es pq se le metio arena al llevarla a la playa...
Un día me puse a desmontarla y lo dejé a medias, me parecía demasiado tornillo como para luego perder uno y... Se la llevaré a mi padre, q tiene más paciencia que yo...
Si es el objetivo/zoom ya preguntaré aquí o en FC dónde lo compraste.
Saludos

Mister_geek dijo...

Hola Carlos, si el objetivo está atascado seguramente tendrá el mismo problema que la mia, que como ves es bastante facil de solucionar, el objetivo/zoom lo compré en ebay a un vendedor chino por 10€ envio incluido.

Si finalmente tienes el mismo modelo comentamelo que te paso el link del que compré yo ;)


Un saludo

Carlos dijo...

Hola, el objetivo que compraste fue este?
https://www.dealextreme.com/p/samsung-camera-lens-module-for-es10-es55-s860-s760-31559

ya desmontó mi padre la cámara y aplicando un producto limpiador para equipos electrónicos y luego un engrasante que deja poco residuo, el objetivo corre un poco más, y algunas veces se abre entero.
Yo creo que merece la pena comprar el objetivo completo y cambiarselo, ya que por 9 euros tienes la cámara como nueva (siendo una camara con menos de 4 meses de uso...)

Mister_mst dijo...

Hola Carlos, el objetivo que monté no es exactamente el mismo ( no digo que sea diferente modelo, digo que el que yo compré, no lo compré en DX ) el link de que compré yo está mas arriba, en este mismo articulo, como puedes ver yo lo compré en ebay, aunque el que tu comentas si que parece el mismo

Anónimo dijo...

Hola! Tengo el mismo problema que Carlos, al encender la camara hace ruido como si el objetivo se abriera pero no lo hace, ademas al segundo hace un ruido y parpadea la luz verde. La camara queda como apagada pero me permite ver las fotos que saque antes.
Seguire revisando a ver como les resulto.
Saludos, Nahir (desde Argentina)
