27 oct. 2011

Imax B6

El Imax B6 es un cargador de baterias Litio, NiCd, NiMH, a continuación os enseño el mio recién llegado y las modificaciones que le acabo de hacer




El paquete me ha llegado hoy, la presentación de la caja es bastante buena, y viene bastante protegido, el mio aunque es clavado al original, es la clon del original, ya que no tiene la pegatina con el nº de serie que trae el original, aunque claro, teniendo en cuenta lo que me ha costado ( 15€ ) ya sabia lo que estaba comprando

Imax B6
Imax B6
Mi imax B6 trae todos los cables necesarios para conectarlo a cualquier bateria, aunque en la caja no se incluye el transformador de 12V 5A que necesita para ser alimentado

Imax B6
Imax B6

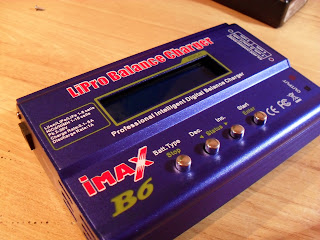

Sus dimensiones son bastante reducidas, y su diseño es bastante bueno, su "caja" es completamente de aluminio, por lo que la disipación de calor es muy buena

Imax B6 (le faltan 2 tornillos porque ya lo habia empezado a demsmontar)
Imax B6
Imax B6 (aletas para disipar el calor)
Lo primero que hice nada más recibirlo, fué abrirlo, ya que de estos cargadores chinos no me fio mucho...

Imax B6
Imax B6

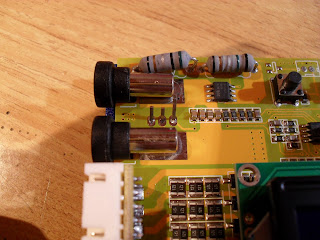

A simple vista pude ver que habia algunas soldaduras mal hechas, y que la pasta termica que llevaban los transistores estaba muy mal esparcida...

Imax B6 (Puntos de soldadura con muy poco estaño)
Imax B6 (  "pasta termica" )
Imax B6 ( restos de pasta termica )

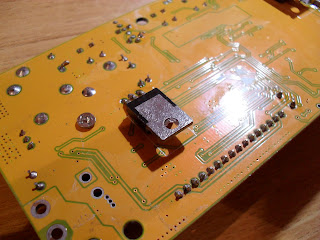

Una vez limpiados los transistores y la "placa" de aluminio a la que van "pegados" he puesto yo mi pasta termica com mayor cuidado, para dejarla perfecta

Imax B6 ( limpiando los "componentes de calidad china" )
Imax B6 ( poniendo pasta termica)
Imax B6 ( "superficie" engomada para mejor contacto )
Imax B6
Imax B6
Imax B6 ( resultado final)
Una vez puesta la pasta termica simplemente lo monté de nuevo en la superficie de aluminio asegurandome el perfecto contacto de la superficie de los transistores con la base de aluminio

Imax B6
Imax B6
Por ultimo modifiqué las soldaduras que tenian poco estaño, para asegurarme que harán un buen contacto

Imax B6 (antes)
Imax B6 (después)
Imax B6 ( pines cortados)

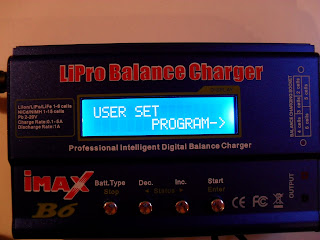

Por ultimo comentar que el interfaz del programa es bastante intuitivo, aunque al principio puede parecer bastante confuso ( dejo link a Megaupload al manual en Español al final de la pagina) y tiene muchas opciones para cargar la bateria correctamente

Imax B6
Imax B6
Imax B6
Imax B6 (cargando baterua NiMH)

Link MU manual en Español Imax B6
