Modificación Ultrafire M10

A continuación podreis ver una modificación realizada a la linterna Ultrafire M10

Ultrafire M10



Actualmente he recibido la ultrafire M10 gracias a una oferta que apareción en DX offers, dicha linterna no gozaba de mucha luminosidad, por lo que le he cambiado el led por un Cree XR-E Q3, no es gran cosa, pero está aún en modo de prueba, por lo que es posible que le ponga otro que nos aporte más lumens, de todos modos la diferencia es notable en comparanza con el que trae de serie

Abriendo Ultrafire M10

Lo primero que hice fué abrirla (obiamente) y liberar el droping de todo el cuerpo de la linterna, la verdad el droping sale muy bien, ya que simplemente hay que desenroscarlo del cuerpo y de la cabeza de la propia linterna

Droping Ultrafire M10
Droping Ultrafire M10

Proximamente quité el driver del led desoldando los cables que lo unen con el led

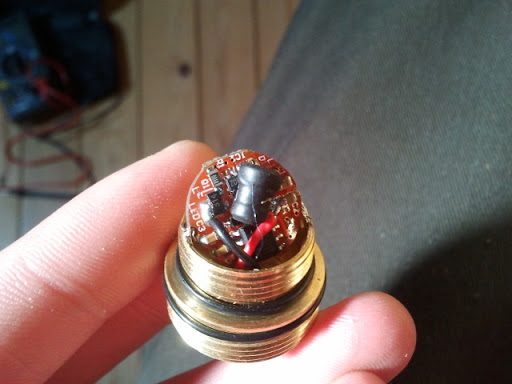

Driver led Ultrafire M10
Después simplemente limpié bien el droping de la pasta termica que traia el anterior led y le metí el nuevo led, el cual tube que rebajar un poco con una lima porque casi no entraba...

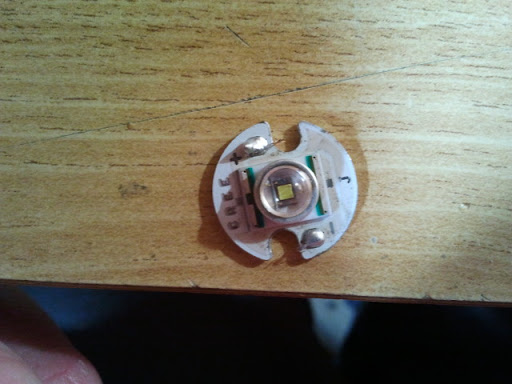

Cree XR-E Q3

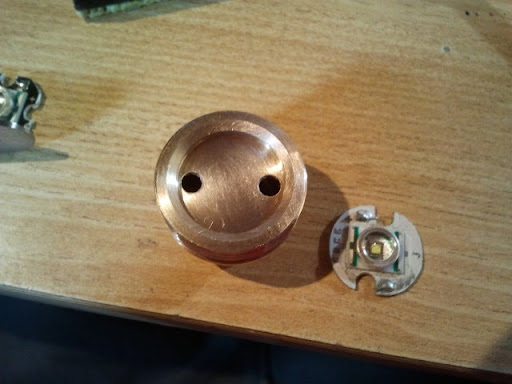

Droping Ultrafire M10 y Cree XR-E Q3

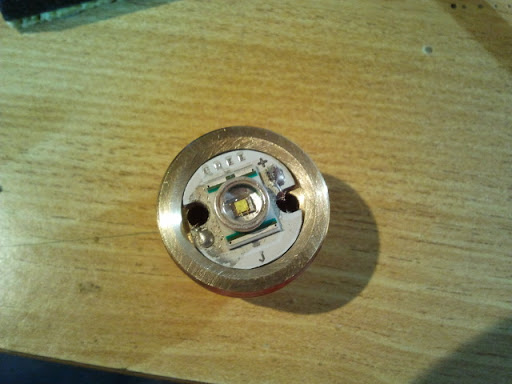

Droping Ultrafire M10 y Cree XR-E Q3
Dosteriormente con la modificación del led aparte de añadirle pasta termica hay que soldarle los cables correspondientes al driver

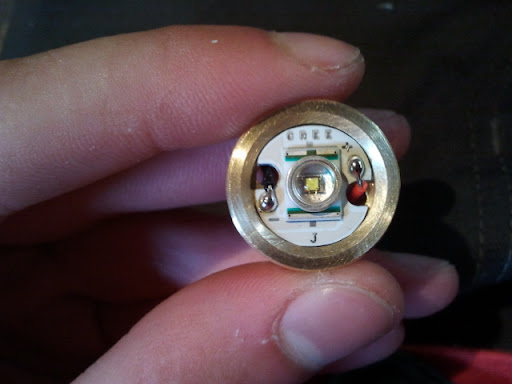

Droping Ultrafire M10 y Cree XR-E Q3
Después montaremos de nuevo el driver soldando sus extremos con el propio droping

Droping Ultrafire M10
Para acabar, también le he hecho una pequeña modificación al interruptor, que consta de un pequeño aro de estaño para que haga mejor contacto con el cuerpo de la linterna

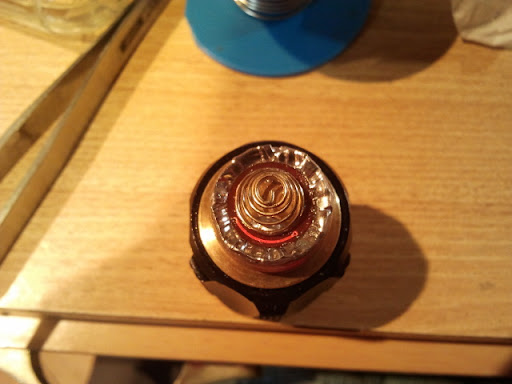

Interruptor Ultrafire M10
Interruptor Ultrafire M10
Resultado final, el destello grande es la luz proveniente de una C78 totalmente abierta, el destello del medio es la Ultrafire

Comparación entre C78 y ultrafire M10
