Desoldando componentes

A continuación veremos diferentes formas de desoldar componentes para despues reutilizarlos






Desoldando con malla desoldadora:

Malla desoldadora

Para desoldar con malla desoldadora necesitaremos, un soldador, la propia malla desoldadora, estaño y flux o pasta de soldar y unas buenas pinzas

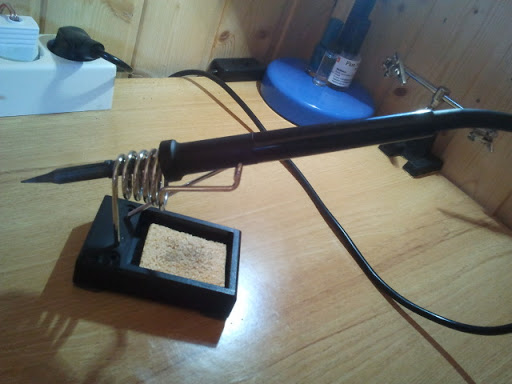

Soldador JBC

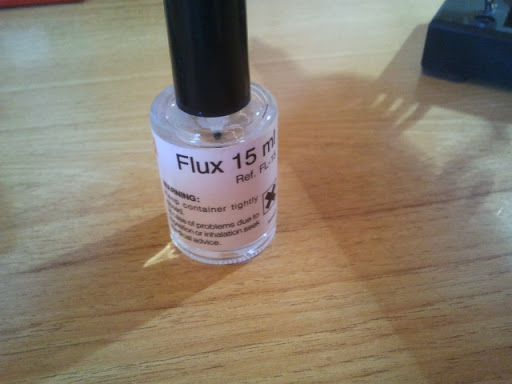

Flux JBC
Pinzas muy recomendables
Pasta de soldar
El proceso para desoldar con malla desoldadora es muy sencillo, basta con calentar con el soldador, la malla y el componente a desoldar para que la malla "atrape" todo el estaño que este contiene

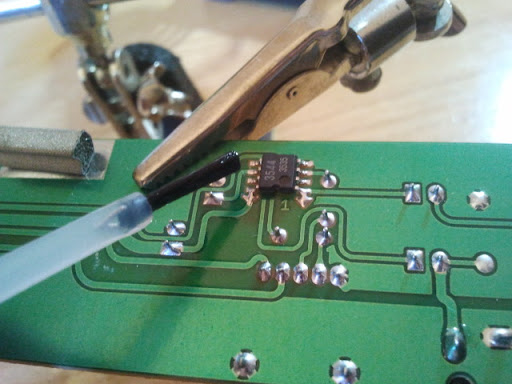

Primero aplicamos FLUX
Juntamos la malla de desoldar con el componente

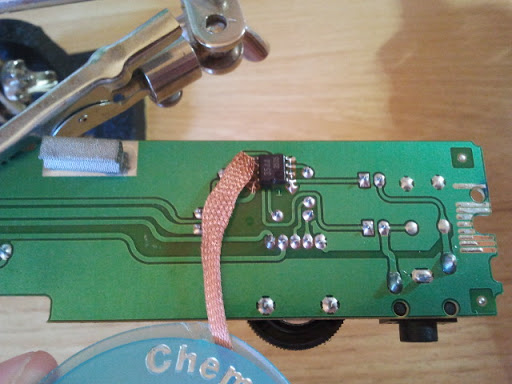

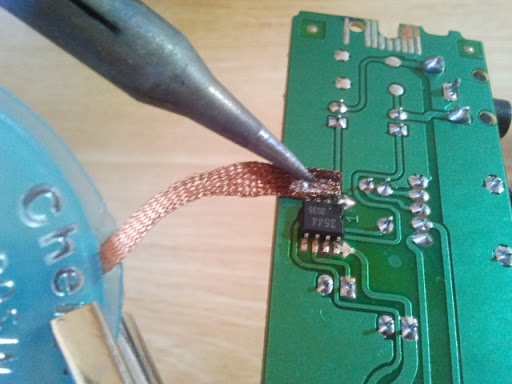

Le damos calor
En caso de que no se saque bien el componente procederemos añadiendo unas pequeñas tiras de estaño por donde estén los pines del componente, para que al calentarse salga todo el estaño junto (el de antes y el de ahora)

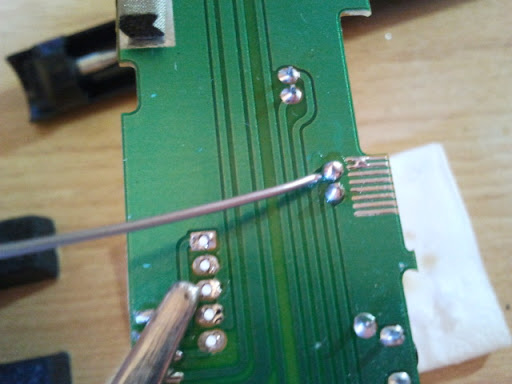

Aplicamos las "barras"  de estaño

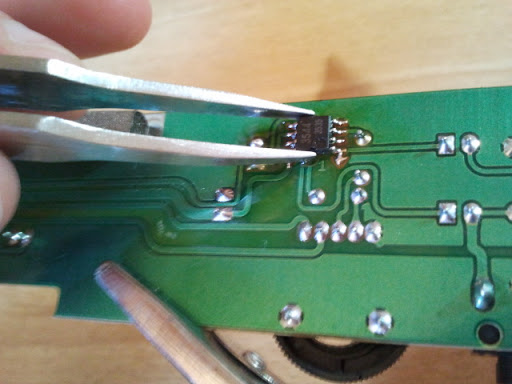

Calentamos y tiramos con una pinza despues de darle con la malla de desoldar

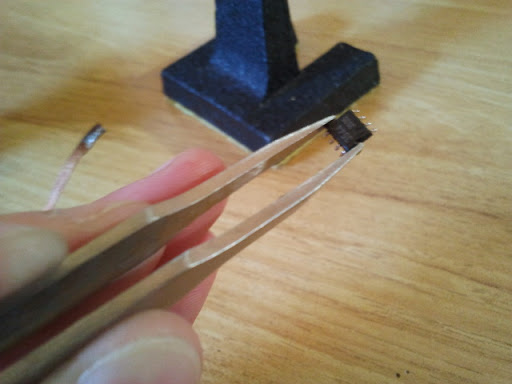

Listo para reutilizar

Desoldando con "chupón" :

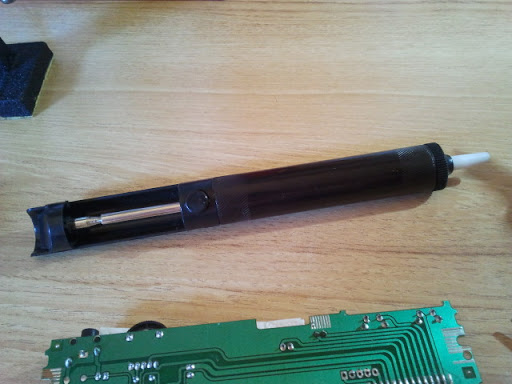

"Chupón"
 El proceso para desoldar con chupón es muy sencillo, pero con el unicamente se pueden desoldar componentes que no son de superficie ( no se puede desoldar SMD) , para desoldar componentes utilizandolo , basta con calentar con el estañador el "pin" a desoldar, y aspirar con el chupon el estaño accionando el pequeño boton que tiene el chupon, aunque antes de hacer eso, es recomendable echar un poco de estaño nuevo en los pines del componente a desoldar para que su extracción sea más sencilla

Aplicandole estaño

Imagen desde otro angulo

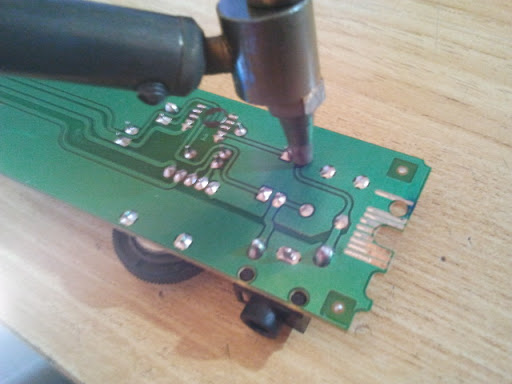

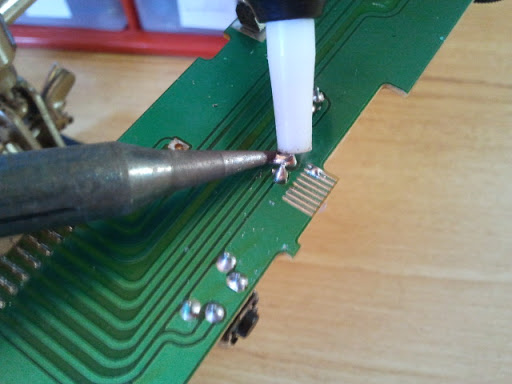

Se calienta el pin, y se extrae el estaño con el "chupón"

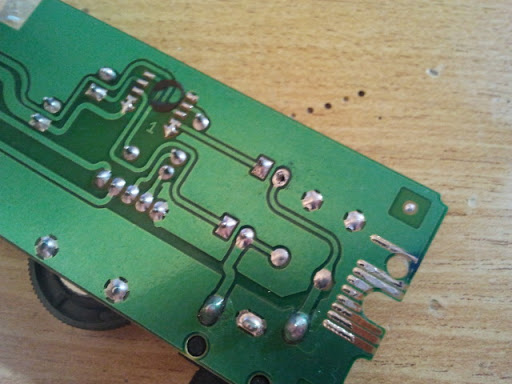

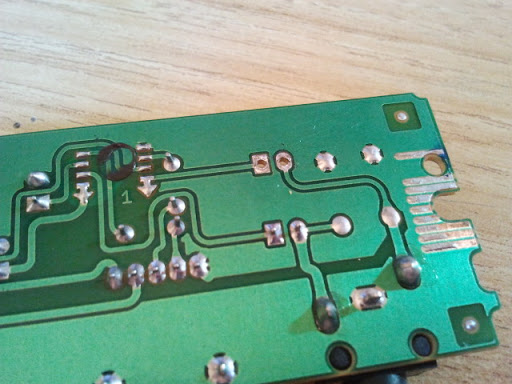

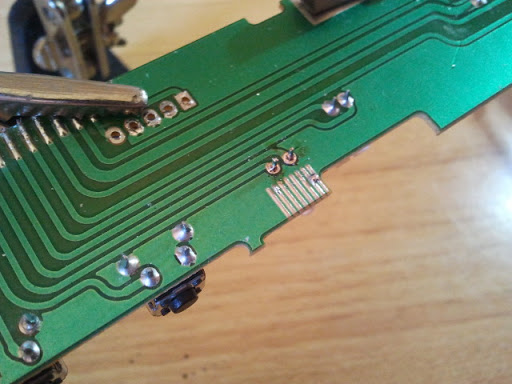

Pines sin estaño

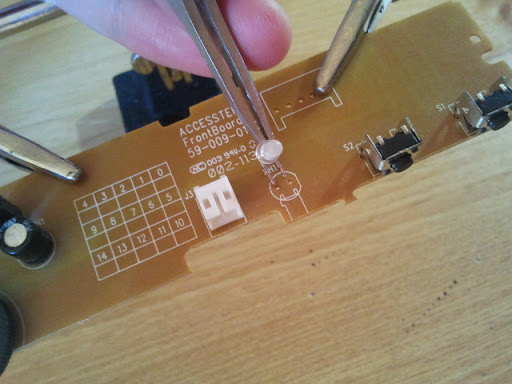

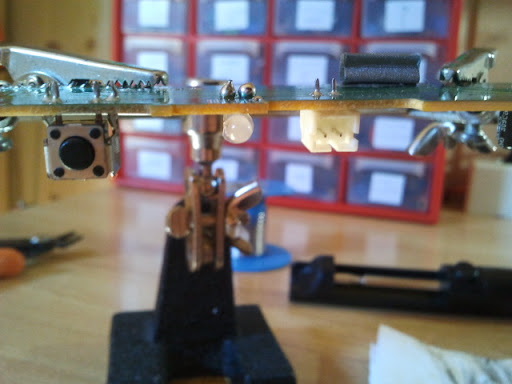

Led fuera
Led

Desoldando con desoldador de pera electrico:


Desoldador de pera
Desoldador de pera
Para desoldar componentes con el desoldador de pera, lo haremos de una forma muy similar a la utilizada para desoldar con el chupón, diferenciandose unicamente en que el desoldador de pera ya calienta el mismo el pin a desoldar, sin hacer falta el soldador para calentar el pin a desoldar con el chupón. Su funcionamiento es muy simple, basta con apretar la pera para proximamente hacer vacio para que el estaño fluya al interior de la pera

Calentando
Pin desoldado
Componente fuera

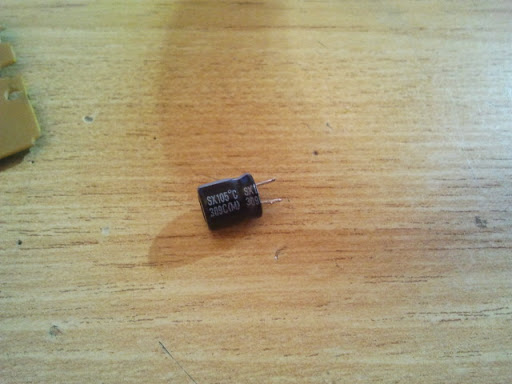

Condensador desoldado

2 comentarios:

Guillermo López Marín dijo...

No te has encontrado con ninguna placa a la que quisieras quitarle los componentes y el estaño no hay forma de que se haga liquido? ¿Que haces en ese caso?

Mister_mst dijo...

Si, amigo mio, si... y en muchas ocasiones me ha pasado, sobretodo en placas que son hechas en grandes cantidades ( placas base por ejemplo ) el estaño de esas placas no se funde porque está prohibido utilizar estaño con un alto porcentaje plomo en las placas base de la electrónica de consumo, lo peor de esto ya no es que no se puedan desoldar fácilmente, si no que las soldaduras son muchísimo más débiles ( con doblar un poco la PCB la soldadura se "rompe" )

a la hora de desoldar este estaño con tanta escasez de plomo se necesitan muy altas temperaturas... y es muy difícil alcanzar dicha temperatura con un soldador normal, ya que fundes un "minicacho" del pad a soldar, y la otra mitad sigue en estado solido, por lo que yo los componentes que aparecen en dichas placas o simplemente no los desueldo, o si lo necesito urgentemente lo desueldo aplicándole calor a los pads con un soplete pequeño
