27 jul. 2011

Proyecto construcción CNC parte 3

Continuamos con el proyecto que veiamos en la parte 2






Día 9 de trabajo:

hoy he lijado la caja "un poco" y le he hecho el agujero para poner el ventilador de 8 centimetros... también fuí en busca de la rejilla para el ventilador de 12, la cual al final encontré y compré por 90 centimos... despues lijé la tapa de la caja (la que ya estaba pintada) y le di otra mano de pintura, quedando esta vez mucho más uniforme...luego aprobeché que estaba pintando y le di una mano de pintura a lo que será la parte de arriba de la caja, el resultado de esta ultima mano de pintura ha sido un poco desconcertante ya que ha quedado lisa por ciertas partes (por las partes donde le habia aplicado la cola) y porosa por las partes de madera... de todos modos supongo que será cuestión de darle capas de pintura para que quede bien...

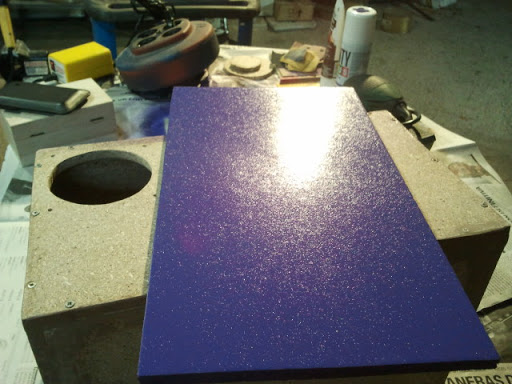

Tapa con 2 capas de pintura

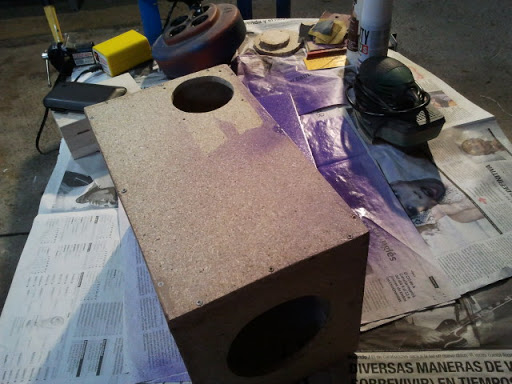

Agujeros de 8 y 12 para los ventiladores

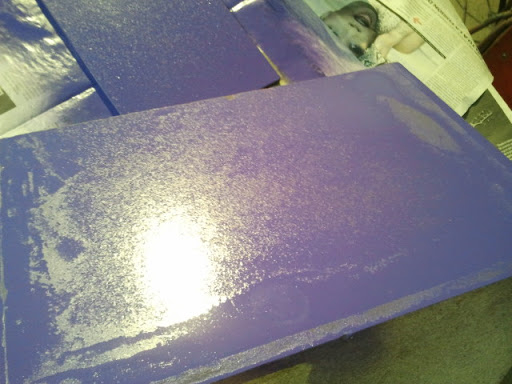

Parte de arriba de la caja con 1 capa de pintura

Rejilla que compré para el ventilador de 12


Día 10 de trabajo:

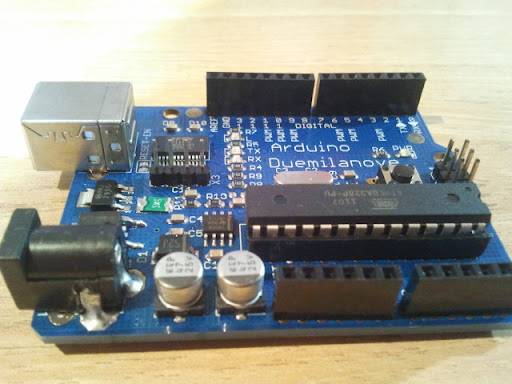

la caja día a día va cogiendo forma... ya mas o menos está decente en cuanto a pintura... solo le quedan un par de manos y ya me pondré a meter todo dentro de la caja...mientas tanto hoy me ha llegado el arduino falso, que como vereis en las fotos a continuación es "casi" igual al original... incluso en los acabados...

Comprado en ebay por 13€ con envio y cable USB incluido

Día 11 de trabajo:

Hoy ha sido un largo día de trabajo, he acabado la caja y he empezado a montar todo dentro de ella, hasta el momento monté los ventiladores, la fuente, y acoplé la clabija "enchufe" y los leds con el interruptor...proximamente acoplaré la "tapa" con una visagra (seguramente) y seguiré montando el "paperrele" y el arduino, los cuales no pude montar hoy por falta de tornillos de la clase que necesitaba

La verdad no ha quedado todo lo bien que a mi me gustaria... pero creo que no hay quejas... que pensais?

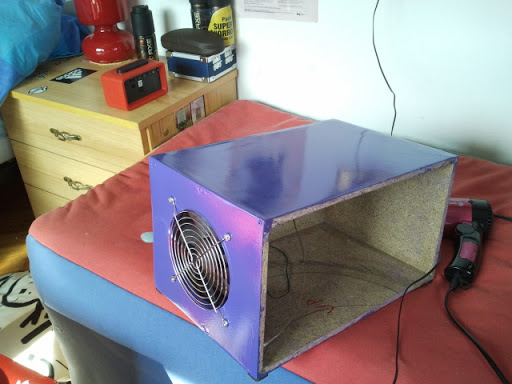

Rejilla ventilador 12 centimetros

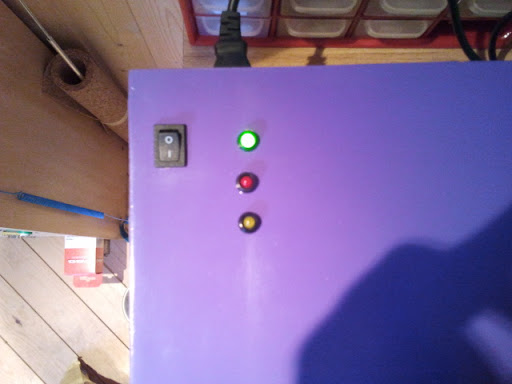

Leds de indicación de encendido

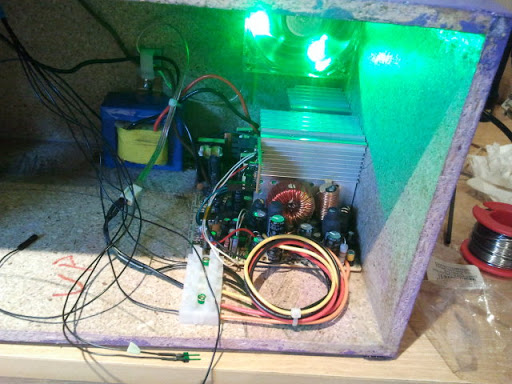

Fuente de alimentación
